L'objectif du topic est de vous donner l'ensemble des couples de serrage de Clio 3 rs à ma disposition, si possible les illustrer clairement.
Il est possible que j'en oublie quelques-uns, libre à vous de me le faire remarquer.
Pour ceux ayant les documentations Renault/ Renault Sport, vous constaterez qu'il existe des disparités entre les documentations disponibles vis à vis des couples de serrage.
Châssis -Train Avant
Pour les plus novices d'entre nous, une petite aide pour s'y retrouver.
Pour les couples de serrage:
- Écrou tête d'amortisseur: 62 N.m
- Vis coupelle d'amortisseur: 21 N.m
- Vis palier de barre stabilisatrice sur berceau: 21 N.m
- Écrous de biellette de barre stabilisatrice: 44 N.m
- Écrou serrage du pied d'amortisseur dans le support porte-pivot: 105 N.m
- Vis tirant acoustique: 105 N.m
- Écrous de biellette anti-rotation: 80 N.m
- Vis tirant de berceau (verticale): 110 N.m
- Vis avant du triangle sur le berceau: 70 N.m
- Vis arrière du triangle sur le berceau: 105 N.m
- Vis support demi berceau: 21 N.m
- Écrou de rotule de triangle, coté porte-pivot / support EE: 80 N.m
- Vis de blocage de rotule porte-moyeu sur support EE / porte-pivot: 27 N.m
- Écrou rotule supérieur du porte-moyeu: 80 N.m
- Vis fixation du support EE sur porte-pivot: 110 N.m
- Écrou rotule de direction (sur porte-moyeu): 37 N.m
- Vis serrage rotule inférieure de porte-moyeu dans support EE: 27 N.m
- Écrou rotule de triangle: 60 N.m
- Vis de roue: 140 N.m
- Vis d'étrier: 170 N.m
- Vis de fixation de l'ensemble roulement/moyeu avant: 120 N.m
- Vis maintien de disque: 21 N.m
- Écrou de cardan: 280 N.m
- Écrous renfort de berceau: 62 N.m
- Vis biellette anti-cabrage coté caisse: 105 N.m
- Vis biellette anti-cabrage coté moteur: 105 N.m
- Vis de support moteur coté caisse: 62 N.m
- Vis de support moteur coté moteur: 105 N.m
- Vis de coiffe support moteur: 62 N.m
- Vis de fixation du support de boite coté longeron: 62 N.m

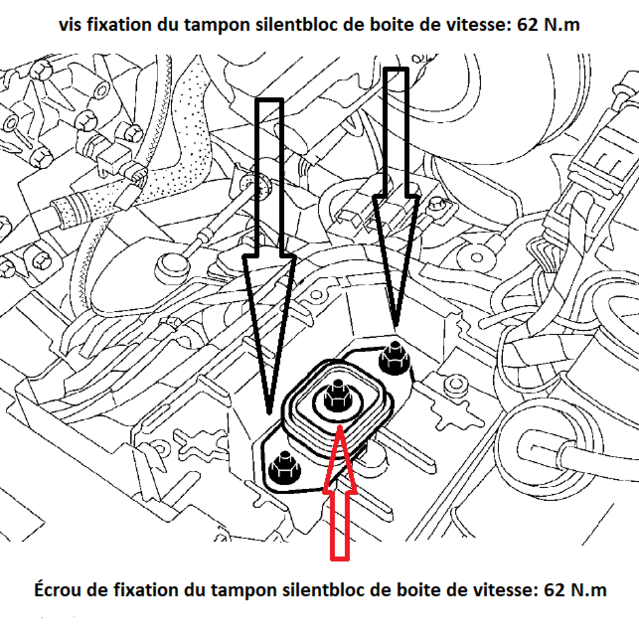

- Vis de fixation du tampon silent bloc de boite: 62 N.m
- Ecrou de fixation du tampon silent bloc de boite: 62 N.m
- Vis de support (présentant l'axe) monté sur la boite : 62 N.m
Châssis -Train Arrière
- Vis de palier: 62 N.m
- Écrou silent bloc train arrière: 105 N.m
- Écrou tuyau de frein: 14 N.m
- Écrou de fusée: 175 N.m
- Vis inférieur amortisseur: 105 N.m
- Écrou supérieur amortisseur: 21 N.m
- Vis colonnette d'étrier: 32 N.m
- Vis support d'étrier: 105 N.m
- Vis fixation porte fusée: 80 N.m
