Dernier message de la page précédente :

Beau boulot que tu as fait là, que ce soit pour les sièges et la sono. Vu l'assemblage complet, l'ajustage, le "moquettage", tu as déjà du bien te les mordre sur la sono! Chapeau! Et courage pour la suite tu tiens le bon bout!

merci Vince... oui je me suis déjà pas mal mordue les doigts...
mais c'est rien a coté du passage des câbles... parce que y a du monde.
je suis en train de préparé les photos... pour posté ca bientôt.

bonjour a tous

bon comme convenu je poste toutes les photos de la réalisation de ma sono
(petit aparté tout d'abord le cadeau de noël de mon fils que je n'avait pas encore présenté)



Et que je le disait ce qui ma posé le plus de problème c'est le passage des câbles parce que y'a du monde
Donc pour ca j'ai du démonté les garnitures de porte arrière et le tableau de bord (Déjà posté dans les tuto dédié pour ceux qui ont pas vu)

http://www.cliors-concept.com/post2034769.html#p2034769
http://www.cliors-concept.com/post2034777.html#p2034777

Pour la sono voila ce que j'avais a réinstallé dedans:

-un kit 2 voix focal de 165mm a l'avant (sur ampli)
-un kit 2 voix séparé de 130mm a l'arrière (sur le poste)
-un kit 3 voix séparé de 165, 100mm + tweeter plage arrière plus support enceinte sur les cotés (aussi sur ampli)
- sans oublier le subwoofer de 300mm
Pour tout ca il faut une alim en 20mm², 1 RCA pour le caisson(simple mais moi j'ai toujours eu un double car j'ai une sortie spécifique sub sur mon poste), 1 RCA pour les enceinte(4x), un remote (allumage des ampli que quand le poste s'allume) et 2 câbles plat avec une connectique type rj11 (ancien connectique téléphone) pour le réglage des amplis dans l'habitacle.

L'installation dans les portes arrière:

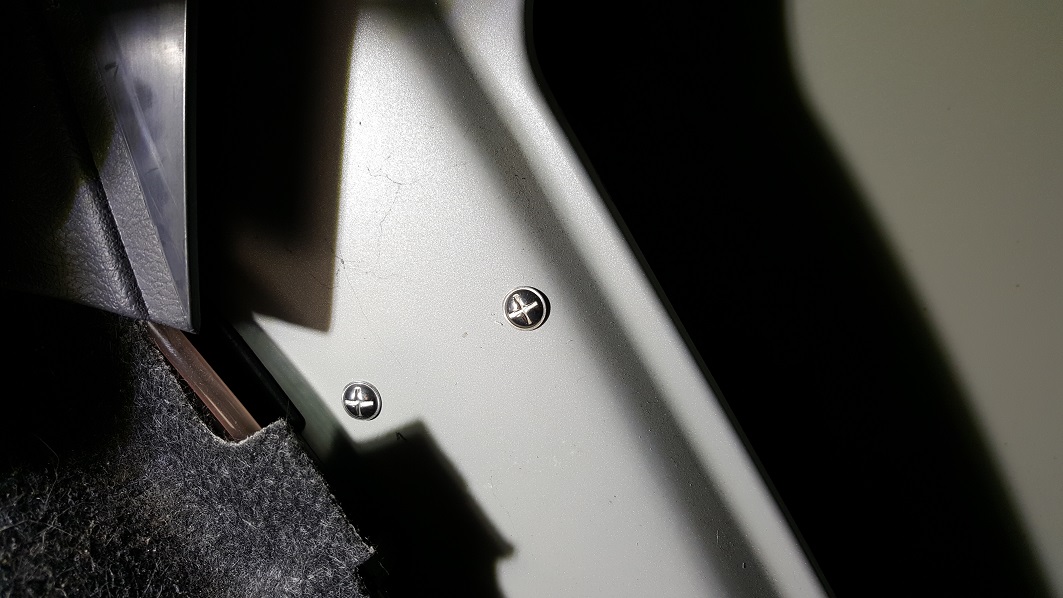

deux petit trou de 4 avec deux vis 4*16 a tête large et plate pour pas gêné dans la garniture une fois reposé

le petit filtre tweeter woofer plaqué derrière


une fois la garniture reposé on place l'enceinte et le tweeter


Avec le cache enceinte


Avec au passage le "nombre" de câble qui passe par la "coté " alim


le coté "son"


ce qui donne sous la banquette arrière:


bon après avoir tout remonté un bon nettoyage s'imposait (surtout en dessous de la banquette, les plastiques... qui son rarement fait a ce niveau la bien sur)

Ce qui donne ce tas de "m..." dans le coffre


bon ca c'était la semaine dernière mais vous aller voir j'ai bien œuvré hier

Pour ce qui est du tableau de bord j'en ai profité pour repeindre les partis qui vieillisse mal...(je suis content de moi même si je pense que Joris aurais fais largement mieux... surtout sur une partie que je doit refaire... et si tu lit le poste Joris j'ai une question pour toi)

Petite préparation des éléments et leur résultats:





D'ailleurs pour ces deux éléments voila comment les démontés de la planche de bord:


Y'a juste deux vis a enlevé et ca sort facilement
et pour sortir le cerclage de la bouche d'aération




Avec un petit tournevis plat faite sortir les clips entouré en rouge et voila.

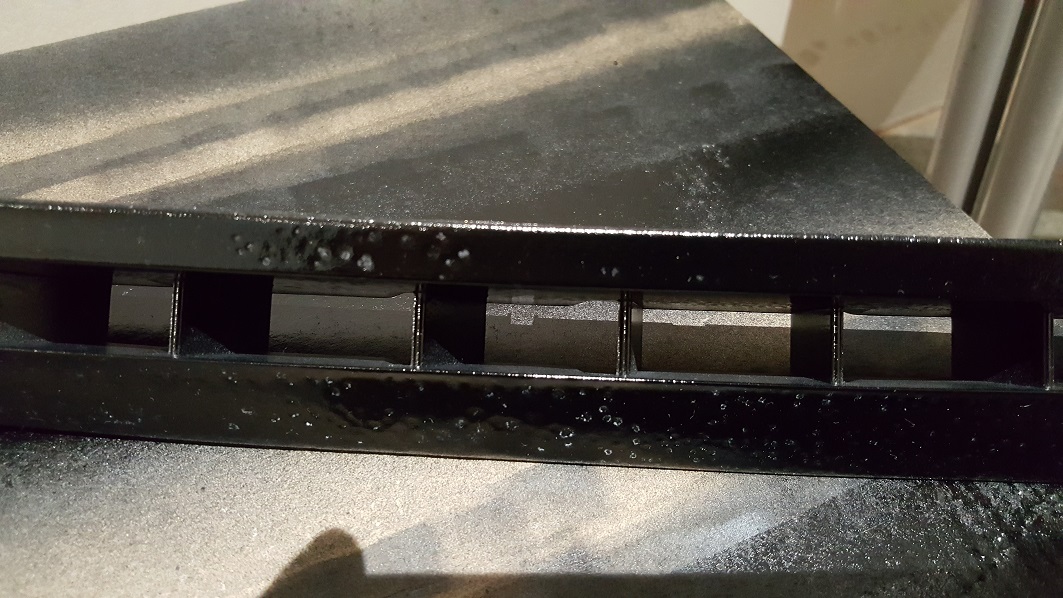

Puis ca et la... la cata...

donc voila les éléments à refaire et ma question à Joris je sais pas pourquoi il ont fait ca je l'ai ai pourtant préparé comme les autres ( ponçage, après et peinture...)

j'ai aussi repeint les montants avant. Ca peu paraître con mais je me suis aperçu que tout les plastiques son en gris foncé sur ma RS et ces deux partie été en beige donc... noir


une fois tout remonté ca donne ca:





Bon sans avoir le rendu d'un vrai carrossier pour le moment ca me convient mais rien ne dit qu'un jour...

bon revenons a la sono...(mon taf d'hier)

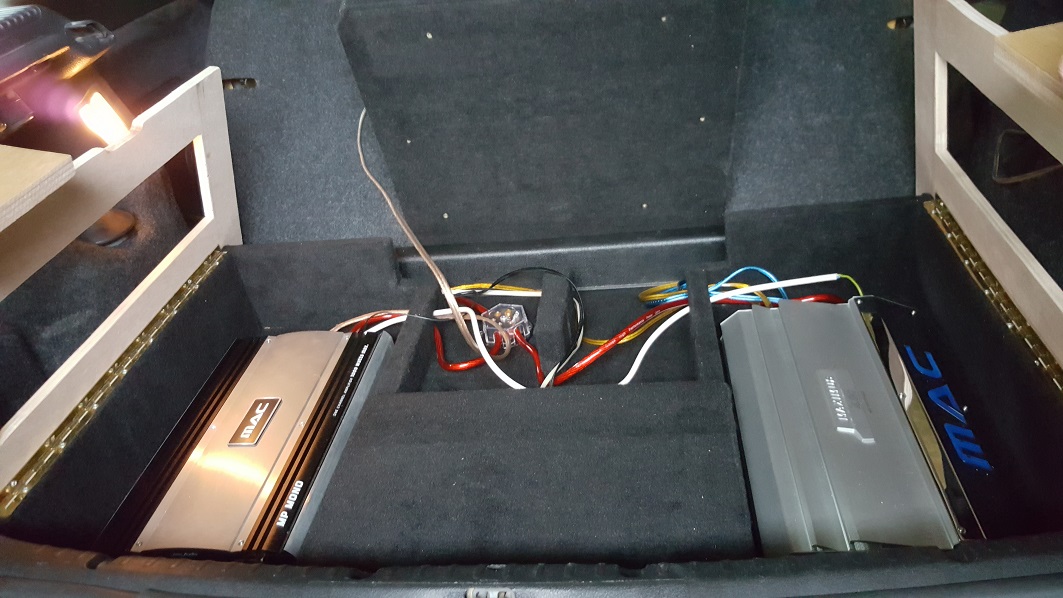

voila les amplis posé et raccordé... bon encore un peu de "câble management" à faire et changé le câble blanc qui me sert de remote pour le moment(plus de 1mm² souple pour le remote du 2eme ampli)

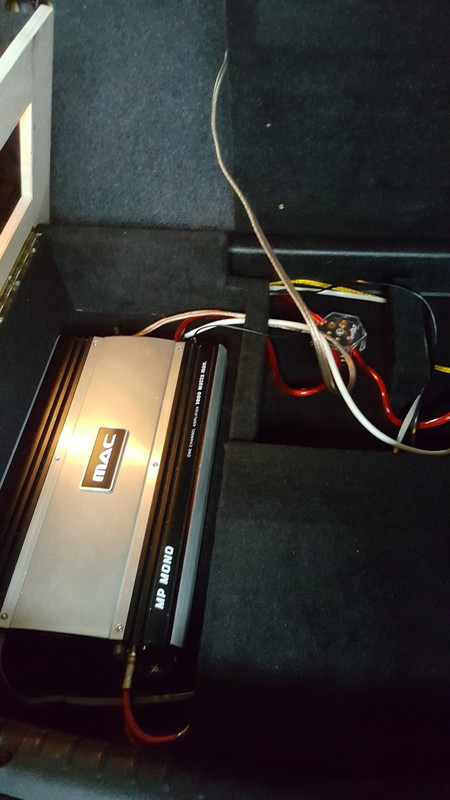

L'ampli mono canal spécial subwoofer

l'ampli 4 canal pour mes enceinte avant et plage arrière

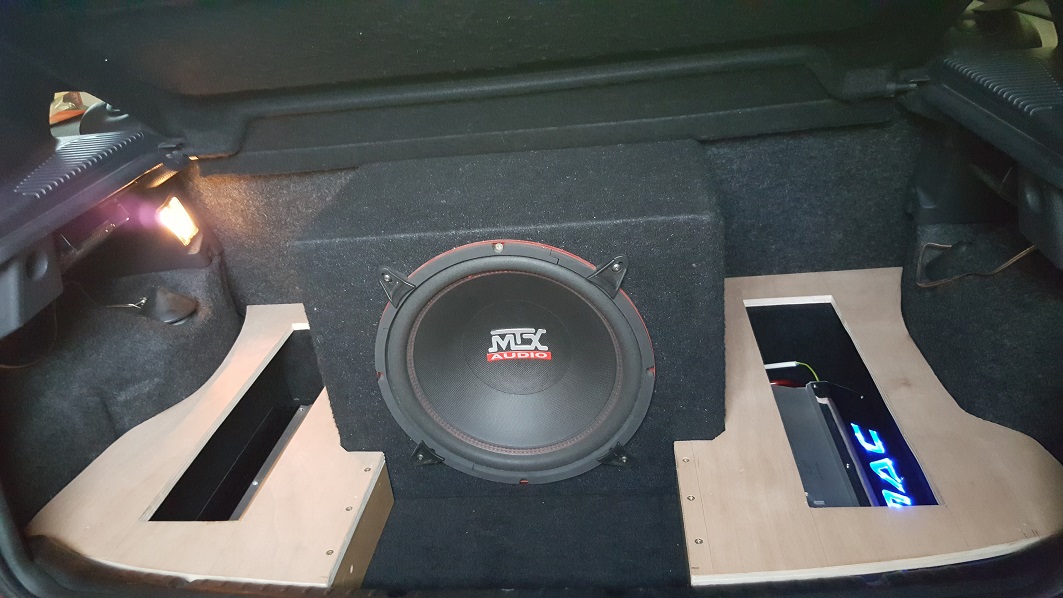

avec les plaques qui accueilleront les plexis

Une fois en route ( oui le 4 voix et on va dire de 2eme génération et le mac et rétro éclairé)
plus tard je vais éclairé les amplis avec quelque petite led mais ca viendra plus tard.

Les plaques qui vont sur les cotés de la plage arrière

une fois installé

Pour ce faire j'ai pas pris de photo mais c'est super simple suffit d'enlevé légèrement le joint du coffre et de devisé la seul vis entouré en rouge

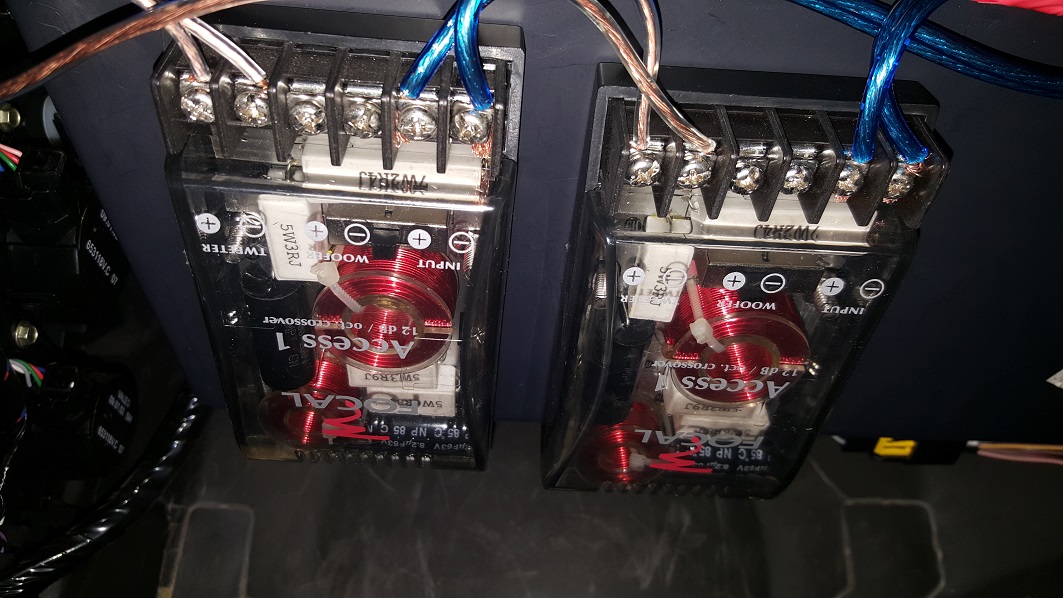

Pour les enceintes avant les filtre son installé sous la boite a gant

Avant je les avait mis dans le tableau de bord... avantage (invisible mais pour y accédé obligé de redémonté le TDB)
maintenant il sont la et ca reste discret car on les vois pas sauf si on se penche dessous la boite à gant et du coup toujours accessible.

Je termine par le passage de l'alim de l'habitacle au comprimant moteur

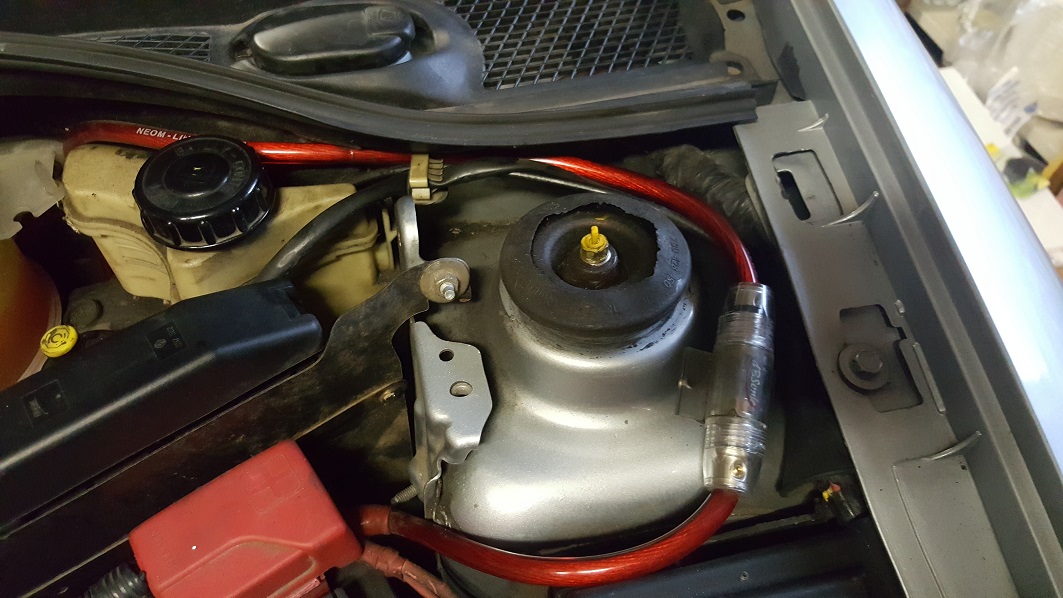

le raccord à la batterie et le porte fusible avec un fusible de 80A

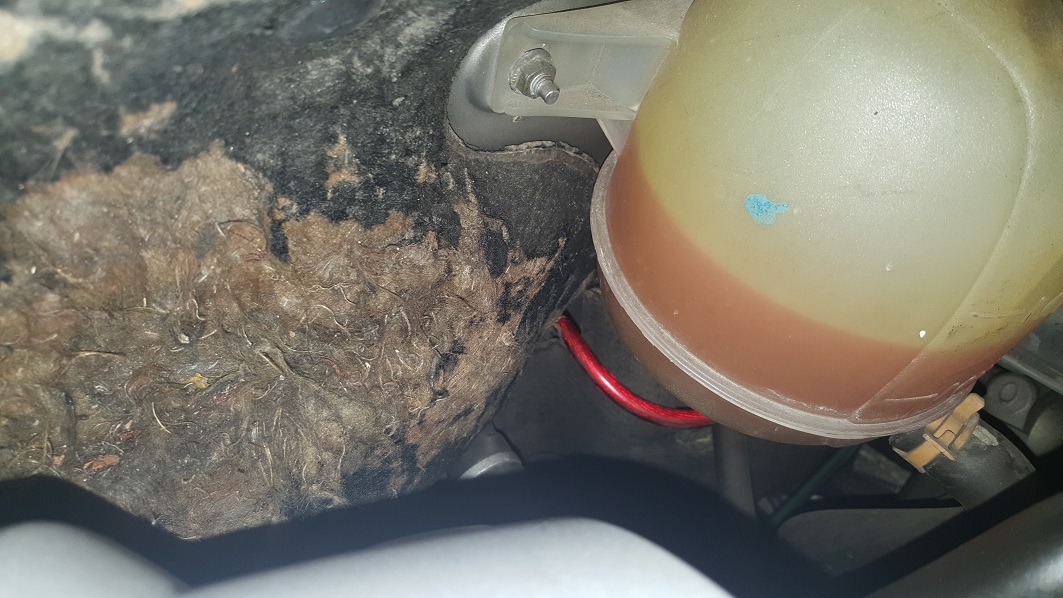

Le passage du câble juste derrière le bocal du liquide de refroidissement (sur nos Clio sachée que ce trou existe d'origine juste a enlevé un capuchon en caoutchouc)
noté au passage les sublimes dégâts provoque par je sais plus quel bestiole ( dite ancien proprio) ( l'ancien proprio à vérifié et j'en ai fait de même pas de câble au niveau des bobine... bouffé)

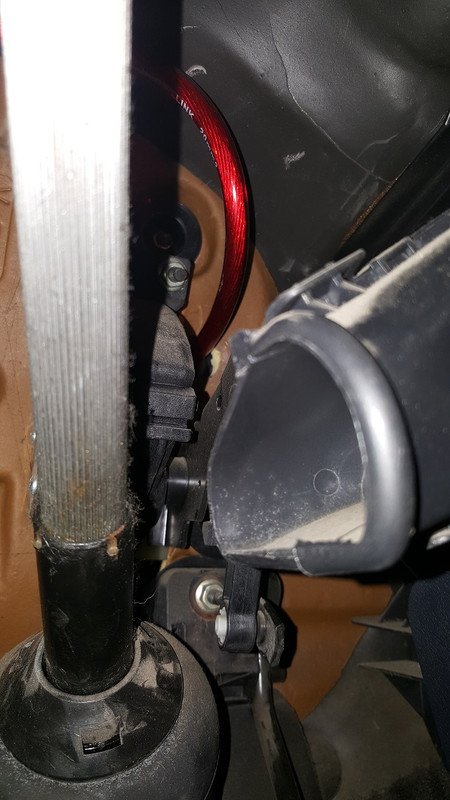

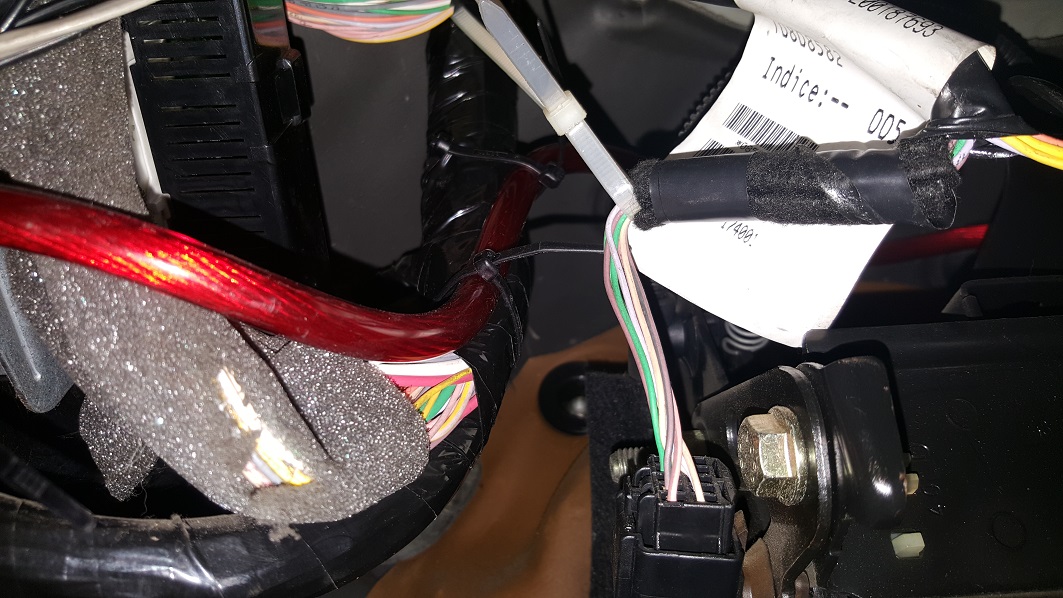

ca ressort ici au niveau de la pédale d'accélération

ca passe juste derrière la colonne de direction et ca rejoint les montant plastique a coté des siège jusqu'à l'arrière

et voila

Ce qu'il me reste a faire c'est placé les enceintes sur la plage arrière, reposé mon condo 1 farad, brancher les enceinte des portières avant sur les filtres
(actuellement sur le poste avec le câble d'origine, le poste peinent à les faire tourner... bon je sais plus la puissance mais bon...)
moquette et plexi dans le coffre et j'aurais fini la sono... (peu être le rétro éclairage des ampli....) et je pourrais passer a autre chose" />

salut thefamous

bon déjà avant tout j'avais sous estimé ton expérience dans le domaine de la sonorisation car c'est vraiment tu beau travail , on voie que tu t'y connais et que tu n'est pas a ton premier coup

par contre pour l'habitacle j'aime vachement la console du milieu mais pas trop fan du reste mais c'est qu'une question de gout , plus sa va avec le temps plus j'aime le stock , j'suis dans une période problématique bref sinon pour tes diffuseur du tableau de bord qui on mal réagie c'est tout simplement des résidu de silicone ,en gros il est farci de silicone , normal ta ventilation passe par la et c'est pas très sein pour une base a peindre , il faut que tu dégraisse tes élément avec du dégraissent carrosserie si tu peut en trouver , sinon je peut te donner une petite astuce si tu peut pas trouver en carrosserie , le vinaigre blanc sa pue mais sa fonctionne très bien , il se peut que sa te refasse pareil vue que tu a peint par deçut le silicone et tu a donc prisonnier quelques résidu de silicone .

p.s tu applique ton dégraissant ou vinaigre blanc avec un chiffon bien imbibé et tu essuie avec un chiffon bien sec dessuitte après derriere

Merci joris
Effectivement j'en suis pas à mon coup d'essai...
Et pour les partie qui on mal réagi merci pour tes conseils... j'avais vraiment pas pensai à ça. ... je posterai le résultat quand je les aurais refait en les dégraissant bien comme tu me la di....
Après je comprend aussi ton point de vu niveau "stock" mais moi jaime bien comme ça. .. question de gout effectivement

du moment que tu as fait sa propre sa a du charme , j'ai tellement vue des intérieur repeint a la bombe quand j'étais jeune que j'en suis rester traumatisé , tu a quand meme bien démonté t'es élément et tu a fait sa le plus propre possible , sa a sont charme et c'est a ton gout , je dirais mission accomplie , pour les élément j'ai oublié de te dire que les décapé entièrement serait le mieux , poncer au fin un bon dégraissage et ton problème sera résolut

Oui oui vu la cata c sur je comptais tout bien décape c sur
Après je comprend ton traumatisme lol
Bon moi c aussi de la bombe mais bon comme je l'ai dit sans être au niveau d'un carrosier j'ai fait de mon mieux en toit cas....

Sacré taf!
J'avais oublié qu'il restait encore des gens sérieux dans la sono, comme Joris j'ai eu une traumatisme dans mon ancien taf de sono branchées à l'arrache, fils qui passent dans les portières, épissure pour rabouter un bout de faisceau d'alim parce que plus assez de cable, cable qui passe dans des charnières, garnitures qui tremblent etc.... -----> chapeau parce qu'on voit tu fais pas partie de cette catégorie de personnes et ça fait plaisir à voir!

Bon courage pour tes éléments peints mais une fois fini ça en vaut la peine. A ta place je mettrai un pti coup de peinture sur les baguettes de tableau de bord aussi, ensuite tu commandes un sticker airbag et renault sport et ça fait effet stock

Pti demande de conseil: je vais certainement faire un plancher plat (j'ai plus de banquette arrière) est ce que, à ton avis, de la moquette acoustique comme celle que tu utilises ferais le job pour le recouvrir? ça résisterait à des choses que je chargerai dans le coffre sans se déchirer dès la première fois?
Un conseil pour choisir, un site un bon plan?

Edit: je crois pas voir de photos de tes portes avant, tu aurais une photo du montage de tes enceintes? Parce qu'il me semble que c'est du 13.5 à l'avant aussi et je suis curieux de voir comment tu as adapter^^

alors tout d'abord merci vince ca fait toujours plaisir... et encore comme je le disait il me faut encore faire un bon "câble management" donc pour moi c'est en peu a "l'arrache" mais bon ca va encore... ca va s'arrange avec le temps la c'était vraiment pour que ca retourne et franchement j'avoue c'est chiant a faire tout ca... mais alors le kiff niveau qualité de son!!!!!!!!

Pour ce qui et des élément peint il me reste les bouches au niveau de pare brise a refaire... ca va aussi être chiant car la faut que je réponse tout a nu dégraissage... pas mal de taf pour un pauvre bout de plastique mais ca en vaut la peine
Sinon j'ai pas compris ta remarque toi tu repeindrais les baquettes de tableau de bord (a coté du volant et au dessus de la boite a gant?) mais en noir comme le reste de ce que j'ai fait?

Sinon pour ton planché plat oui je pense que tu peu prendre ca après tu pourra pas charger comme une brute non plus mais ces assez costaud... autre avantage ca insonorise pas mal le bruit de l'échappement ( bon peu être pas le but mais c'est toujours appréciable)
J'ai pas vraiment de bon plant à te passé moi je l'achète au Leclerc auto prêt de chez moi. J'avais déjà acheté la moquette chez eux il y a prés de 10ans et elle a quasi pas bougé... donc la je me suis pas poser la question je savait que c'était de la qualité. ( je regarderais la marque et je regarderai si tu peu trouvé ca ailleurs)
Pour les raccord ca ira aussi car c'est des panneau de 150*75 je crois et si tu t'applique au niveau du raccord tu voie quasi rien... je tacherai de te prendre un photo si tu veux

et pour les enceinte avant oui c'est du 135 de base... bon tu "massacre" pas mal la garniture de portière c'est vrai et après tu fait un cerclage en CP de 10mm et la ca passe ( je vais rouvrir pour t'en prendre une de photo)

Dis toi que ton "à l'arrache" est déjà bien au delà d'un paquet d'install home made^^
Comme tu prends le temps de le faire j'ai bon espoir que tu arrives à tes fins ! C'est pas comme si tu avais juste une journée pour le faire coûte que coûte

Oui c'est ça je parlais des baguettes à gauche du volant et au dessus de la boite à gants, pour l'avoir vu c'est vraiment beau! Enfin comme tu dis après c'est une question de goût! Si tu n'es pas sur de ton coup au pire tu en prends une paire en casse à repeindre ça doit pas être très cher

Te casse pas la tête je ferai les recherches par moi-même pour la moquette acoustique, ton info sur sa résistance m'aide déjà beaucoup pour mon choix.

OK pour la photo de tes enceintes avant, c'est sympa
Je te demande ça parce que j'avais une mégane coupé auparavant (de 96, tu sais les jaunes qu'on voyait partout ^^), toutes les enceintes étaient en 16.5, j'avais du focal access 2 voies séparées devant et coaxial derrière, et quand je suis passé à la clio euh.... La douche froide! Je regrette encore l'acoustique de ma mégane
Donc je me disais que repasser en 16,5 pourrait améliorer un peu. Même si à mon avis le gros plus de la mégane c'était les enceintes arrières qui étaient posées sur la plage arrière et donc avait un "caisson de basse" naturel : le coffre... J'y connais rien en acoustique donc je viens peut être de dire une grosse connerie, mais ça me paraissait cohérent comme réflexion

oui oui j'ai le temps de faire ca tranquillement je compte bien gardé la voiture longtemps mais t'en que je suis sur la sono je préfère tout finir. Parce quand on se dit je verrai ca plus tard c'est toujours plus difficile de revenir dessus surtout que vu le matos dans le coffre je vais pas l'ouvrir souvent...

ok pour le baguette je testerai peu être un de c 4

Pour la moquette comme je dit c'est du costaud après faut pas être trop brusque non plus. Moi c'est de la moquette autocollante que j'ai pris donc ca colle bien après si ca pour charger faudra surtout faire gaffe au raccord. m'ais tu peu aussi mettre quelque agrafe a ce niveau la ( de la tout petit ca devrait pas ce voir avec les poils de la moquette)

Et pour les enceinte tu raconte pas de connerie après tu remplace pas un vrai caisson mais des enceinte en plage arrière ces déjà bien c'est surtout la courbure de la vitre arrière qui te ramène bien le son dans l'habitacle aussi

je te prend des photos de tout ca des que je peu

Tu as raison termine maintenant que tu as commencé après c'est le piège lol c'est un coup à commencer plein de truc et pas finir

Prends ton temps c'est pas à l'ordre du jour de changer les enceintes pour ma part, mais au moins je verrai dans quoi je m'embarque

pour protéger la moquette au pire je garderai mes tapis de coffre pas beau pour les mettre entre la moquette et le chargement (genre des jantes pour aller sur piste les outils cric etc...) bref je vais étudier ça! Merci du tuyau

oui je vais terminé mais je vais aussi te prendre des photos vu que je suis encore plus au moins dans le montage démontage... après c'est sur tu fait quand tu veux
oui je te conseil de gardé tes tapis pour les jantes piste parce quand t'aura un beau planché plat ca serait con de tout dégeulasser la moquette... té vieux tapis tu t'en fous... moi perso quand j'ai des petits truc a mettre dans le coffre je me suis coupé des vieux bout de couverture du coup je protégé la moquette et le plexi que je vais mettre. De plus ca glisse tout seul sur la moquette ( pratique pour les jantes)

Tu sais ce qu'on dit hein faut sortir protégé

tout a fait d'accord avec toi

voila vince j'ai pas pris les photos actuel encore mais j'ai retrouve celle que j'avais faite dans ma 1er Clio 2 phase 1 en 1.9d
oui a l'époque je roulais en mazoute... c'est pas bien brillant mais bon....

une simple entretoise en CP j'ai plus les cote en tête je te reprendrai ca plus tard
voila ca donne ca

bon la c'est mon ancien kit oxygen je crois
La différence avec le focal et la partie que je "massacre" c'est qu'il faut découpé cette partie la

Sinon quand tu met la focal ca pousse le plastique et quand ta vitre descend ca frotte
après tu rentre bien l'entretoise en force et avec les vis d'origine des HP tu traverse le bois et le plastique et ca tient.
Perso j'ai mis aussi deux 3 points de colle a chaud derrière l'entretoise et voila ca bougera plus
