[Tuto] Monter des magic camber.
Goto page: 1, 2, 3  >

Post new topic   Reply to topic    Clio RS Concept ® Forum Index -> Le Stand Clio RS Concept ® -> Les tutoriaux
Previous topic :: Next topic
Author Message
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Fri 21 Aug 2009 - 16:31    Post subject: [Tuto] Monter des magic camber. Reply with quote

Bonjour à tous,

alors l'objet de ce TUTO est de monter des Magic camber, le but étant de pouvoir regler son angle de carrossage sur le train avant.


Je ne peu que vous conseiller de consulter ce topic qui explique le fonctionement des Magic camber:

http://www.cliors-concept.com/t16581-LES-MAGICS-CAMBERS-pour-Clio-RS-reglag…




Prévoir 1h pour un simple montage et 1h30 2h pour un montage avec reglage aproximatif.

pour cela il vous faut:

Une clef Dynamometrique avec douille de 19 classique et 23 débouchante déporté* (* facultatif vous verrez dans les photos )
une Clef à pipe de 21
Une Clef plate de 21
Une clef plate de 23
Une clef à pipe de 19
Une ralonge pour fair levier, un tube ou une tige en métal fera l'affaire
Un cric
de quoi sécurisé la voiture ( chandelle - calle de bois )
l'outil pour retirer les anjoliveur des jante
un kit de magic camber ref MC114
de la patience et le compas dans l'oeil

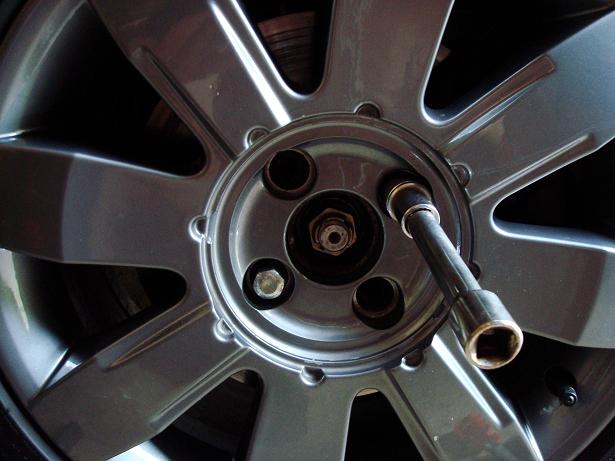

1° On commence par débloquer seulement les goujon de roue

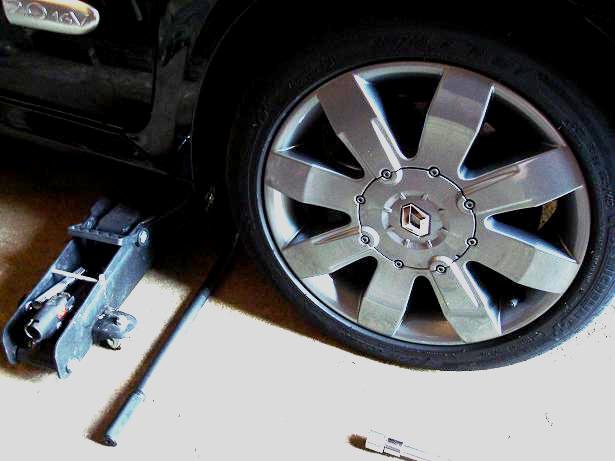

2° On leve la voiture à l'aide du cric tout en sécurisant
Je vous fait pas de déssin




3° On retire les goujon de roue

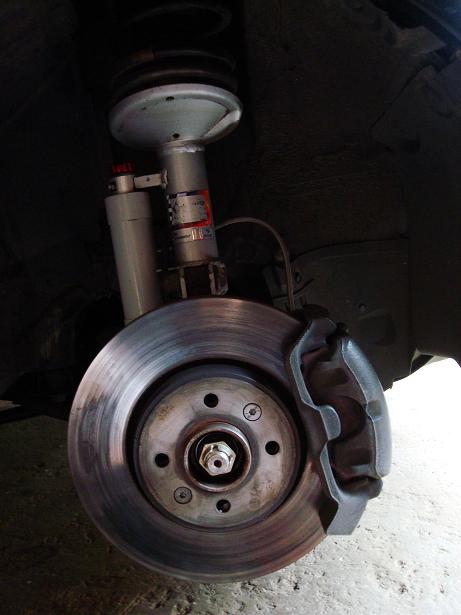

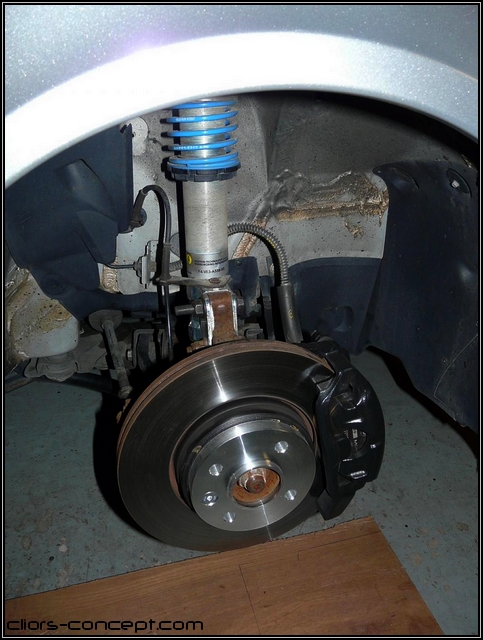

4° Ensuite on obtient ca, la jambe de force, disque, etrier etc ...

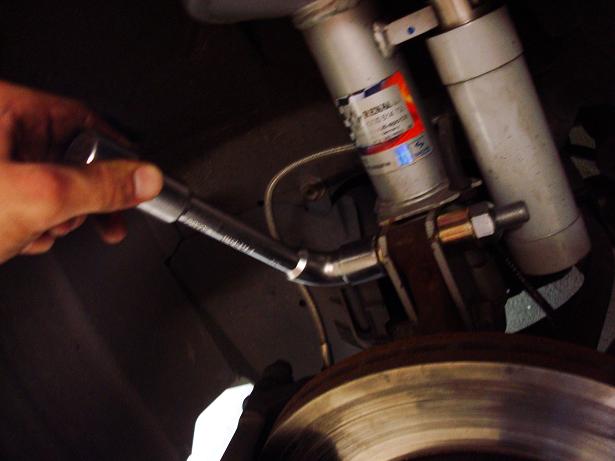

5° On débloque à l'aide d'une ralonge ou d'un tube l'écrou de roue, clef à pipe de 21

Une deuxieme cléf plate de préference est nécéccaire pour bloquer le boulon si jamais il tourne dans le vide.
afin de liberer la fusée de l'amortisseur pour le réglage, débloquez aussi l'ecrou du bas





6° Une fois quasiment dévissé, un mini petit coup de marteau suffira à le fair sortir de la jambe de force

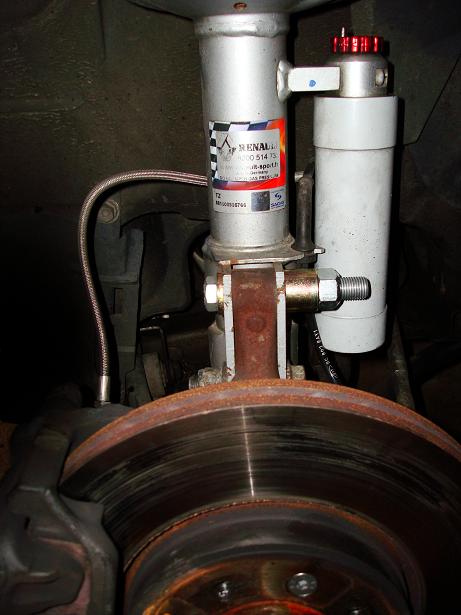

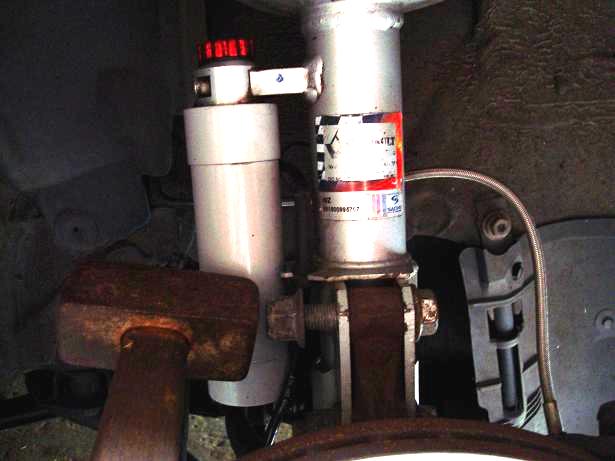

7° Sortez vos Magic camber ou autre visse excentrique




8°On insert le magic camber en lieu et place de l'ancien boulon/ecrou et on commence à visser
Pas la peine d'essayer à la main

Clef de 19 et de 23 pour la tête du boulon

Attention on ne bloque pas tout de suite





9°On On procède au reglage du carrossage

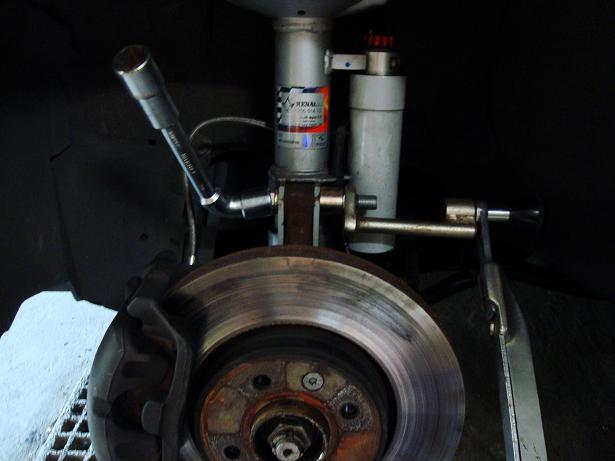

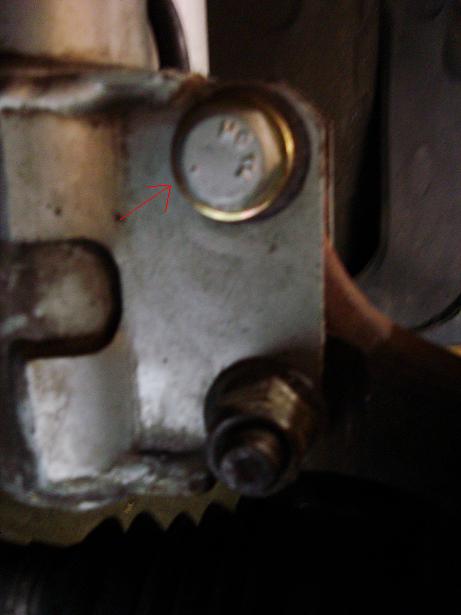

Pour ce faire, on tourne la tête de visse avec une clef de 19, repérez l'emplacement du point sur la tête du boulon du magic camber, cela nous servira de repère afin de reproduire le meme réglage sur la jambe de force de l'autre côté.

Evidement, un géométrie devra être faite dans les plus bref délais





10° Une fois le réglage trouvé, on bloque les deux écrou

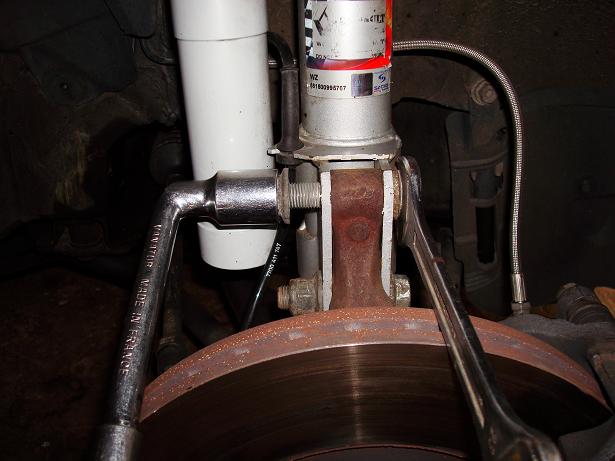

bloquez votre réglage avec la clef à pipe de 19 en maintenant la position
Bloquez l'écrou avec la clef dynamometrique + la douille de 23 débouchante déportée à un couple de 14nm ou 14.28m.kg

perso j'ai serrer à 12m.kg car ca commencai déja à serrer fort


si pas de clef dynamometrique, clef de 23


on rebloque au passe l'ecou/boulon du bas avec des clef de 21









11° Ensuite on remonte la roue et on ressert les goujon à 10m.kg








Meme chose pour l'autre côté, veillez à bien reproduire le meme réglage des deux côté afin d'avoir un carrossage à peu prêt symétrique.


Naturellement, un géometrie est fair chez un spécialiste dans les plus brefs délais afin de ne pas détruire vos pneus

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
Publicité



PostPosted: Fri 21 Aug 2009 - 16:31    Post subject: Publicité

PublicitéSupprimer les publicités ?
Back to top
tcabo

Clioteux Respecté
Clioteux Respecté

Offline

Joined: 21 Mar 2009
Prénom: joel
Voiture: clio 3 rs
Departement: 34
Slogan: c'est ou le frein???

PostPosted: Fri 21 Aug 2009 - 16:39    Post subject: [Tuto] Monter des magic camber. Reply with quote

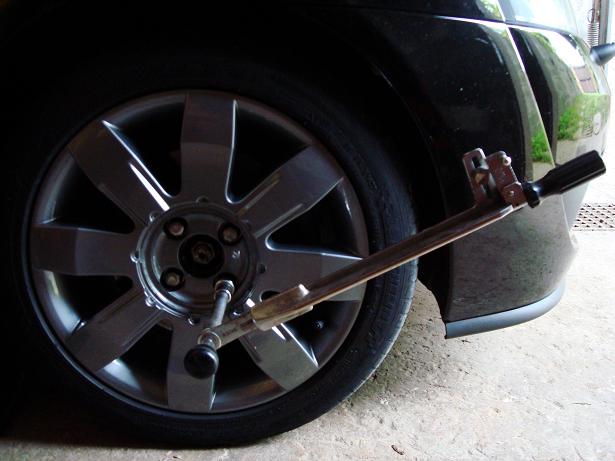

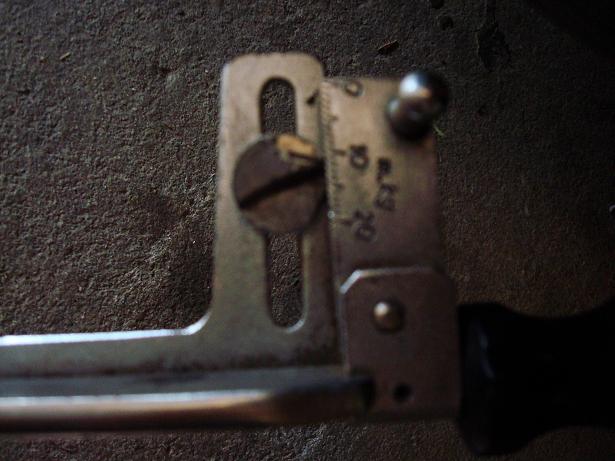

c'est quoi l'outil avec les graduations??

Back to top
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Fri 21 Aug 2009 - 16:46    Post subject: [Tuto] Monter des magic camber. Reply with quote

tcabo wrote:
c'est quoi l'outil avec les graduations??



C'est une clef dynamometrique, ca permet de serrer avec un couple précis.
tu regle la valeur que tu veut et ca fait CLAC quand tu attend le couple demandé.

c'est vrai qu'elle est bizare ma clef dynamometrique Facom

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
oliver RS

Clioteux Indétronable
Clioteux Indétronable

Offline

Joined: 14 Mar 2007
Prénom: Olivier
Voiture: CLIO RS3
Departement: 22
Slogan: lala hiho

PostPosted: Fri 21 Aug 2009 - 16:55    Post subject: [Tuto] Monter des magic camber. Reply with quote

Merci pour ce tuto Samuel
Back to top
Visit poster’s website
Perecastor

Clioteux Expérimenté
Clioteux Expérimenté

Offline

Joined: 28 Aug 2008
Prénom: David
Voiture: Clio RS II RDF
Departement: 64
Slogan: Dremel addict

PostPosted: Fri 21 Aug 2009 - 17:05    Post subject: [Tuto] Monter des magic camber. Reply with quote

larico wrote:
tcabo wrote:
c'est quoi l'outil avec les graduations??



C'est une clef dynamometrique, ca permet de serrer avec un couple précis.
tu regle la valeur que tu veut et ca fait CLAC quand tu attend le couple demandé.

c'est vrai qu'elle est bizare ma clef dynamometrique Facom

On a la même clefs dynamo qui est très loin d être jeune ^^
Mais toujours la quand il faut
Back to top
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Fri 21 Aug 2009 - 17:22    Post subject: [Tuto] Monter des magic camber. Reply with quote

Perecastor wrote:
larico wrote:
tcabo wrote:
c'est quoi l'outil avec les graduations??



C'est une clef dynamometrique, ca permet de serrer avec un couple précis.
tu regle la valeur que tu veut et ca fait CLAC quand tu attend le couple demandé.

c'est vrai qu'elle est bizare ma clef dynamometrique Facom

On a la même clefs dynamo qui est très loin d être jeune ^^
Mais toujours la quand il faut



c'est celle de mon papa

je m'en sert pas mal pour serrer les goujon de roue à 10m.kg précise, sinon ca peut causser des vibration

donc c'est vieux c'est clair mais qu'est ce que ca marche bien, Facom Powaaa

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
guillaumeRS

Clioteux Indispensable
Clioteux Indispensable

Offline

Joined: 27 Apr 2009
Prénom: guillaume
Voiture: Rs1-R tournesol
Departement: 62
Slogan: Taliban RENAULT SPORT!!! ! ! !

PostPosted: Fri 21 Aug 2009 - 18:16    Post subject: [Tuto] Monter des magic camber. Reply with quote

merci pour ce tuto bien detaillé
_________________
Back to top
Tienou

Clioteux Confirmé
Clioteux Confirmé

Offline

Joined: 22 Aug 2008
Voiture: Clio RS1
Departement: 43
Slogan: Vive Renault Sport

PostPosted: Fri 21 Aug 2009 - 20:43    Post subject: [Tuto] Monter des magic camber. Reply with quote

Je les trouve pas super les magic camber des photos.
J'ai monté sur ma RS1 celle de chez Kteck.
Je peu me tromper mais, je trouvent les ktech mieux:
- elles ont tout un système pour pas quelles bougent.
- le filetage dépasse moins.

Sinon au niveau comportement dans les virolos c'est top . Ça a vraiment transformé le train avant de ma RS1 .
Une très bonne modif , en plus c'est pas très onéreux.

_________________
Clio RS1
Back to top
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Fri 21 Aug 2009 - 22:00    Post subject: [Tuto] Monter des magic camber. Reply with quote

Tienou wrote:
Je les trouve pas super les magic camber des photos.
J'ai monté sur ma RS1 celle de chez Kteck.
Je peu me tromper mais, je trouvent les ktech mieux:
- elles ont tout un système pour pas quelles bougent.
- le filetage dépasse moins.

Sinon au niveau comportement dans les virolos c'est top . Ça a vraiment transformé le train avant de ma RS1 .
Une très bonne modif , en plus c'est pas très onéreux.


Je ne peut pas trop juger car je n'ai vu que les magic camber.

par contre Gégé a des eibach de chez kteck et il trouve les magic camber de meilleur qualité

La longueur est la pour correspondre à tout les ecartement en 14mm de diametre.
ce n'est pas génant car l'ecrou est bien contre l'entretoise de centrage.

Au pire tu racourci le filetage.

Bon apres l'un comme l'autre c'est moins solide que les visses d'origine.


Sinon pour le comportement, la je pense qu'en j'ai trop de carrossage, ca renforce le coté incisif du train AV, ca engage à mort mais c'est marrant, par contre j'ai l'esp qui délire je sais pas pourquoi car j'ai pas l'impression de glisser, peut etre la roue intérieur AR qui se leve

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
Gégé

Admin-Fondateur
Admin-Fondateur

Offline

Joined: 31 Jan 2006
Prénom: Gérald
Voiture: Clio RS1
Departement: 77
Slogan: Les p'tites Dieppoises ont l'feu au cul !!

PostPosted: Sat 22 Aug 2009 - 02:08    Post subject: [Tuto] Monter des magic camber. Reply with quote

C'est vrai que les Eibach vendues chez K-Tec sont moins longues, d'autant que je les ai montées sans rondelles, comme d'origine.



Par contre concernant la solidité, les Cup avaient ce montage donc pas de soucis..

Et merci Samuel pour le tuto.

_________________
Ma Clio RS1 Titane
Back to top
Visit poster’s website
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 09:47    Post subject: [Tuto] Monter des magic camber. Reply with quote

Gégé wrote:
C'est vrai que les Eibach vendues chez K-Tec sont moins longues, d'autant que je les ai montées sans rondelles, comme d'origine.

Par contre concernant la solidité, les Cup avaient ce montage donc pas de soucis..

Et merci Samuel pour le tuto.



De rien mon bon GéGé

c'est vrai que ca à l'air costaud quand meme, j'ai été surpris par l'aspect mastoc des visses

Bon apres faudrai voir en quoi sont fait les visses, mais bon vu l'homologation présente sur l'emballage no soucy

Un pote qui à une subaru me disait que sur sa sub il avait ca aussi.

sinon voila l'outils qu'il me faudrai pour pouvoir regler le carrossage pécisement.

Globalement j'ai faut la meme chose sauf que moi c'était l'iphone le niveau.


_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 09:50    Post subject: [Tuto] Monter des magic camber. Reply with quote



http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=300332330050&indexURL=

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 09:53    Post subject: [Tuto] Monter des magic camber. Reply with quote

ou ca mais plus grand car la c'est pour miniature

http://cgi.ebay.fr/Calibre-de-reglage-de-carrossage_W0QQitemZ370240793447QQ…

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
CiBl&M@N

Clioteux Respecté
Clioteux Respecté

Offline

Joined: 13 Feb 2009
Prénom: Jérôme
Voiture: Rs² Iceberg
Departement: 82
Slogan: le tour est joué

PostPosted: Sat 22 Aug 2009 - 10:00    Post subject: [Tuto] Monter des magic camber. Reply with quote

je vois pas comment il marche le dernier
_________________
Back to top
Clems

Modérateur
Modérateur

Offline

Joined: 30 Nov 2008
Prénom: Clément
Voiture: RS3 Team PC
Departement: XX
Slogan: Cuir, Cuir, Cuir Moustache

PostPosted: Sat 22 Aug 2009 - 10:18    Post subject: [Tuto] Monter des magic camber. Reply with quote

larico wrote:
ou ca mais plus grand car la c'est pour miniature

http://cgi.ebay.fr/Calibre-de-reglage-de-carrossage_W0QQitemZ370240793447QQ…



Il existe des bancs de géo complets pour les RC





Tu peux te faire plaisir !

_________________
Back to top
Visit poster’s website
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 10:20    Post subject: [Tuto] Monter des magic camber. Reply with quote

clems wrote:
larico wrote:
ou ca mais plus grand car la c'est pour miniature

http://cgi.ebay.fr/Calibre-de-reglage-de-carrossage_W0QQitemZ370240793447QQ…



Il existe des bancs de géo complets pour les RC



Tu peux te faire plaisir !




le délire, t'imagine pour une voiture taille réel

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 10:22    Post subject: [Tuto] Monter des magic camber. Reply with quote

CiBl&M@N wrote:
je vois pas comment il marche le dernier



en faite tu pose la parti en equerre au sol et la deuxieme contre la roue, des graduation son visible par une oueverture, ca te donne ta valeur de carrossage

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
Icebox

Administrateur
Administrateur

Online

Joined: 14 Sep 2006
Prénom: Pierre
Voiture: Clio RS3 CS
Departement: 55
Slogan: Tout est bon dans le bourguignon

PostPosted: Sat 22 Aug 2009 - 10:38    Post subject: [Tuto] Monter des magic camber. Reply with quote

larico wrote:


http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=300332330050&indexURL=


C'est bizarre comme système, tu penses que c'est aussi fiable qu'un banc de réglages

Parce que ça permettrait de faire des économies

_________________
Pour ma bleue c'est par ici...Clio RS3 CS-L Bleu Artic
Back to top
larico

Partenaire du Forum
Partenaire du Forum

Online

Joined: 13 Aug 2007
Prénom: Samuel
Voiture: Clio RS
Departement: 76
Slogan: RS-Reprog.fr

PostPosted: Sat 22 Aug 2009 - 12:25    Post subject: [Tuto] Monter des magic camber. Reply with quote

icebox wrote:
larico wrote:


http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=300332330050&indexURL=


C'est bizarre comme système, tu penses que c'est aussi fiable qu'un banc de réglages

Parce que ça permettrait de faire des économies



regarde ce liens, c'est encor mieux

http://cgi.befr.ebay.be/Gunson-Trakrite-Camber-Gauge-Reglage-Carrossage-Cha…

_________________
RS-REPROG.FR Reprogrammations sur mesure véhicules Renault sport, service à distance, pop and bang...
Back to top
Visit poster’s website
Icebox

Administrateur
Administrateur

Online

Joined: 14 Sep 2006
Prénom: Pierre
Voiture: Clio RS3 CS
Departement: 55
Slogan: Tout est bon dans le bourguignon

PostPosted: Sat 22 Aug 2009 - 14:14    Post subject: [Tuto] Monter des magic camber. Reply with quote



Pour le prix, autant se laisser tenter, pour faire quelques tests, quitte à faire faire une geo "sérieuse" derrière

_________________
Pour ma bleue c'est par ici...Clio RS3 CS-L Bleu Artic
